ZEROWAKE GATES · GAME SERVER DESIGN
GAME SERVER
ARCHITECTURE

글로벌 게임 서비스를 위해 Singapore 리전에 설계·구축한 게임 서버 아키텍처입니다.
역할별 서버 분리, Multi-AZ 고가용성, Redis 세션 제어, RDS Proxy 연결 풀링까지
스케일과 안정성을 동시에 고려한 설계 결정들을 직접 주도했습니다.

50k~200k+
CCU (CONCURRENT USERS)
500k~1.6M+
DAU (DAILY ACTIVE USERS)
SGP
GLOBAL REGION
Multi-AZ
HIGH AVAILABILITY
// 01
ARCHITECTURE DIAGRAM

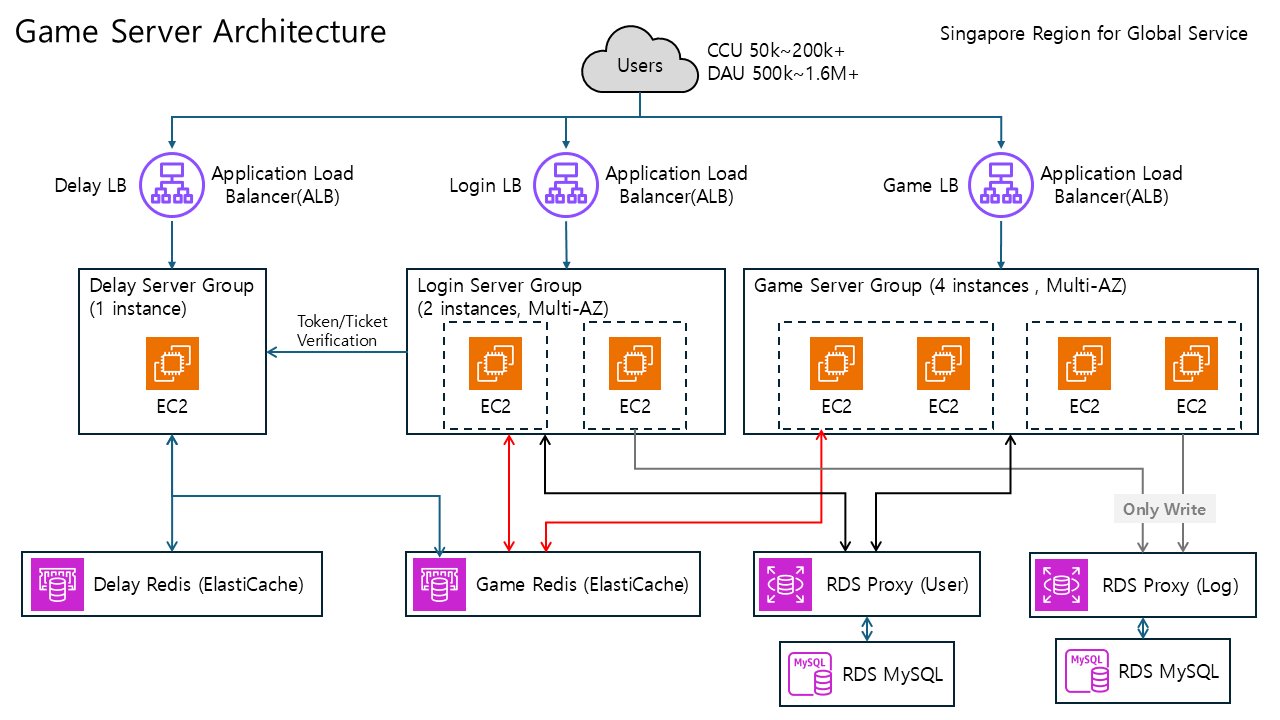

이 다이어그램은 Zerowake Gates의 게임 서버 전체 구성을 도식화한 설계도입니다.
Delay(접속 대기), Login(인증), Game(게임 플레이) 3개 레이어로 트래픽을 분리하고,
각각 독립적인 ALB와 ElastiCache, RDS Proxy를 배치하여 장애 격리와 확장성을 확보했습니다.

server_architecture.diagram — Game Server Architecture (Singapore Region)
Game Server Architecture Diagram
이미지를 클릭하면 확대해서 볼 수 있습니다  ·  CCU 50k~200k+  ·  DAU 500k~1.6M+  ·  Singapore Region
// 02
COMPONENT BREAKDOWN

각 컴포넌트의 역할과 기술 선택 이유를 정리했습니다.

COMPONENTROLETECHDESIGN REASON
Delay Server
Node.jsEC2 ×1		접속 대기열 관리
CCU 초과 시 큐잉		AWS ALB
ElastiCache (Redis)		게임 서버 CCU 한계 도달 시 유저를 대기열에 보관하고 순서대로 입장시킵니다. Delay Redis에 대기 상태를 저장해 서버 재시작에도 대기 정보가 유지됩니다.
Login Server
Node.jsEC2 ×2 Multi-AZ		인증·토큰 발급
플랫폼 로그인 통합		JWT (Access/Refresh)
Firebase, Steam, EroLabs		인증 레이어를 게임 로직과 분리하여 보안 코드 변경이 게임 서버에 영향을 주지 않습니다. Multi-AZ 2인스턴스로 Login 서버 장애 시에도 인증이 중단되지 않습니다.
Game Server
Node.jsEC2 ×4 Multi-AZ		게임 핵심 로직
콘텐츠 API 전반		AWS ALB
RDS Proxy, Redis		4인스턴스 Multi-AZ 구성으로 AZ 장애 시에도 서비스가 유지됩니다. Token/Ticket 검증은 Login 서버에 위임하여 Game 서버는 게임 로직에만 집중합니다.
Game Redis
ElastiCache		세션 관리
Refresh Token 저장
CCU 산정		Redis Cluster
ElastiCache		Refresh Token을 Redis에 단일 저장하여 세션 정합성을 유지합니다. 신규 로그인 시 기존 토큰을 즉시 폐기해 중복 로그인을 방지합니다. 현재 CCU도 Redis 키 수로 산정합니다.
RDS Proxy (User)
MySQLRDS Proxy		유저 데이터 읽기/쓰기
DB 연결 풀링		AWS RDS Proxy
RDS MySQL		Game 서버 4인스턴스에서 직접 DB에 연결하면 커넥션이 폭발적으로 증가합니다. RDS Proxy가 연결 풀을 관리해 DB 부하를 크게 줄이고 DB 장애 시 재연결 속도를 높입니다.
RDS Proxy (Log)
MySQLRDS Proxy		게임 로그 Write 전용
유저 DB와 분리		AWS RDS Proxy
RDS MySQL (Write Only)		로그 DB를 유저 DB와 분리하여 대량 로그 쓰기가 유저 데이터 조회에 영향을 주지 않습니다. Write Only로 설정해 로그 DB에 읽기 쿼리가 유입되는 것을 구조적으로 차단합니다.
// 03
KEY DESIGN DECISIONS

단순 기능 구현이 아닌, 문제를 인식하고 설계 결정을 내린 핵심 포인트들입니다.

DECISION 01
3-TIER SERVER SEPARATION
역할별 서버 레이어 분리
✕ PROBLEM
단일 서버에 모든 로직이 집중되면 CCU 급증 시 인증·게임 로직이 함께 병목됩니다. 인증 코드 수정이 게임 로직 배포에 영향을 줍니다.
✓ SOLUTION
Delay / Login / Game 서버를 역할별로 완전 분리하고 각각 독립적인 ALB를 배치했습니다. 레이어별 독립 스케일링이 가능합니다.
CCU 급증 시 Game 서버만 스케일 아웃 가능
DECISION 02
JWT DUAL TOKEN + REDIS SESSION
이중 토큰 & 세션 단일화
✕ PROBLEM
Access Token만 사용하면 만료 주기를 길게 설정해야 하고, 도용된 토큰을 즉시 무효화할 수 없습니다. 중복 로그인 방지도 불가능합니다.
✓ SOLUTION
Access Token(10분, Header)과 Refresh Token(15분, HttpOnly Cookie)을 분리하고, Refresh Token을 Redis에 단일 저장하여 신규 로그인 시 기존 세션을 즉시 폐기합니다.
중복 로그인 방지 + 도용 토큰 즉시 무효화
DECISION 03
RDS PROXY CONNECTION POOLING
DB 연결 폭발 방지
✕ PROBLEM
Game Server 4인스턴스 × Node.js 프로세스가 직접 RDS에 연결하면 커넥션이 수백 개로 폭발합니다. RDS MySQL의 max_connections 한계에 도달할 위험이 있습니다.
✓ SOLUTION
AWS RDS Proxy를 앞단에 두어 커넥션 풀을 중앙 관리합니다. 서버 인스턴스가 늘어도 실제 DB 연결 수는 일정하게 유지되고, Proxy가 DB 재시작 시 재연결을 처리합니다.
DB 커넥션 수 통제 + 장애 복구 속도 개선
DECISION 04
QUEUE SERVER (DELAY SERVER)
접속 대기열로 CCU 상한 제어
✕ PROBLEM
CCU가 게임 서버의 처리 한계를 초과하면 서버가 다운되거나 응답이 지연됩니다. 갑작스러운 트래픽 피크를 서버 스케일 아웃만으로 즉시 대응하기 어렵습니다.
✓ SOLUTION
전용 Delay Server와 Delay Redis를 분리하여 CCU 한계 초과 시 유저를 대기열에 보관합니다. 게임 서버가 여유가 생기는 즉시 순서대로 입장을 처리합니다.
서버 과부하 없이 유저 경험 유지 가능
DECISION 05
LOG DB WRITE-ONLY SEPARATION
로그 DB 쓰기 전용 분리
✕ PROBLEM
게임 중 발생하는 대량의 로그(전투, 구매, 접속) 쓰기가 유저 데이터 조회 쿼리와 동일한 DB에서 경합하면 게임 플레이에 지연이 발생합니다.
✓ SOLUTION
Log DB를 User DB와 완전 분리하고 Write Only로 설정했습니다. 대용량 로그 인서트가 유저 조회 성능에 전혀 영향을 주지 않는 구조를 만들었습니다.
게임 로직과 로그 I/O 완전 격리
DECISION 06
MULTI-AZ DEPLOYMENT
AZ 장애 대비 고가용성
✕ PROBLEM
글로벌 서비스에서 특정 AWS Availability Zone에 장애가 발생하면 서비스 전체가 중단될 위험이 있습니다. 특히 Login 서버 장애는 전체 인증 불가로 이어집니다.
✓ SOLUTION
Login 서버(2인스턴스)와 Game 서버(4인스턴스)를 Multi-AZ로 배포했습니다. 하나의 AZ가 전체 장애를 일으켜도 나머지 AZ의 인스턴스가 서비스를 이어받습니다.
단일 AZ 장애 시 서비스 무중단 유지
// 04
LOGIN & SESSION FLOW

유저가 로그인해서 게임 서버에 접속하기까지의 흐름입니다. Token/Ticket 검증이 핵심입니다.

01
DELAY CHECK — CCU 초과 시 대기열 진입
유저가 게임 서버 입장을 시도하면 Delay Socket Server가 현재 CCU를 확인합니다. 한계 초과 시 Delay Redis에 대기 정보를 저장하고 대기 순번을 반환합니다.
Delay Redis: CCU check →  QUEUE 또는 PASS
대기 시: queue_position + estimated_wait_seconds 반환
02
TICKET ISSUE — 입장 Ticket 발급
CCU 여유 확인 후 Login 서버가 단기 유효 입장 Ticket을 발급합니다. 이 Ticket은 Game 서버 입장 시 1회만 사용 가능하며 재사용이 불가합니다.
Ticket: short-lived, single-use  /  Game 서버 입장 시 Login 서버에 검증 위임
03
PLATFORM AUTH — 플랫폼 인증 토큰 수신
유저가 Firebase (iOS/AOS), Steam, EroLabs 중 하나로 로그인합니다. 클라이언트는 플랫폼 SDK로부터 받은 platform_token을 Login 서버로 전송합니다.
POST /auth/login  { platform: "firebase", platform_token: "..." }
03-1
GAME SERVER ENTRY — Ticket 이중 검증 후 입장
Game 서버는 로그인 정보와 입장 Ticket을 검증 합니다. 모두 통과된 경우에만 게임 API 접근을 허용합니다. RDS Proxy를 통해 유저 데이터에 접근합니다.
Token/Ticket Verification: Game Server → Login Server (위임 검증)
DB Access: Game Server → RDS Proxy (User) → RDS MySQL
04
TOKEN ISSUANCE — JWT 발급 & Redis 세션 저장
Login 서버가 플랫폼 토큰을 검증한 뒤 Access Token과 Refresh Token을 생성합니다. Refresh Token은 Redis에 저장하고, 기존 세션이 있으면 즉시 폐기합니다.(중복 로그인 방지)
Redis: SET user:{user_id}:refresh "new_token" EX 900
Response: access_token (Header) + refresh_token (HttpOnly Cookie)
// 05
SERVICE SCALE
200k+
PEAK CCU
최대 동시 접속자
1.6M+
PEAK DAU
최대 일일 활성 유저
7
TOTAL EC2 INSTANCES
게임 서버 인스턴스
2
RDS PROXIES
User + Log 분리
3
ALB COUNT
역할별 독립 LB
SGP
AWS REGION
Singapore (Global)
// 06
MY CONTRIBUTIONS

이 아키텍처에서 직접 설계하고 구현한 영역들입니다.

🏗️
ARCHITECTURE DESIGN
서버 파트 리드로서 Delay/Login/Game 3-tier 분리 구조를 직접 설계했습니다. 트래픽 흐름, AZ 배치, DB 분리 전략까지 아키텍처 전반의 의사결정을 주도했습니다.
System DesignAWSMulti-AZ
🔑
AUTH SYSTEM IMPL
JWT Access/Refresh Token 이중 설계를 직접 구현했습니다. Redis를 활용한 세션 단일화, 중복 로그인 방지, HttpOnly Cookie를 통한 XSS 방어까지 구현했습니다.
JWTRedisSecurity
⚡
DELAY SERVER & QUEUE
접속 대기열 서버 전체를 설계하고 구현했습니다. Delay Redis 기반 대기 상태 관리, 순번 배분, CCU 여유 감지 후 자동 입장 처리 로직을 개발했습니다.
Queue SystemRedisNode.js
📊
CCU MONITORING
InfluxDB 기반 5분 단위 CCU 수집 시스템을 구축했습니다. Redis의 현재 세션 수를 기반으로 CCU를 산정하고 GoogleChat 알림 봇을 연동하여 이상 감지를 자동화했습니다.
InfluxDBMonitoringAlert Bot
🌍
MULTI-PLATFORM LOGIN
Firebase(iOS/AOS), Steam, EroLabs 3개 플랫폼의 인증 통합을 구현했습니다. 플랫폼별 토큰 검증 로직을 추상화하여 신규 플랫폼 추가 시 최소 코드 변경으로 확장 가능합니다.
FirebaseSteamEroLabs
🔧
ADMIN TOOL (운영툴)
단일앱 통합 운영툴을 설계하고 구현했습니다. 유저 관리, 로그 조회, 우편 발송, 서버 점검 모드 제어 기능을 권한 관리 시스템과 함께 개발했습니다.
Admin PanelRBACNode.js
